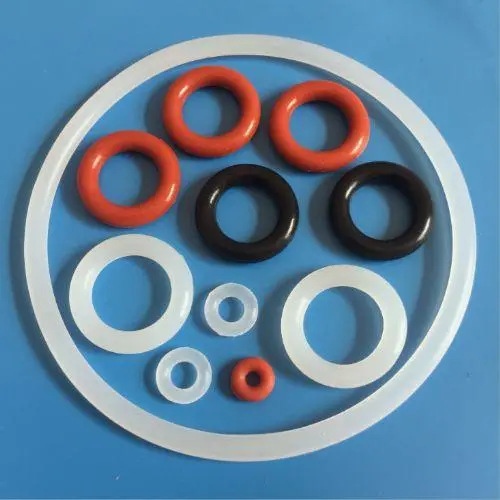

O-ring - bu halqa yoki torus shaklida mexanik qistirma bo'lib, odatda kauchuk yoki silikon kabi elastomer materialdan yasalgan. Uning nomi "O" harfiga o'xshash dumaloq, donut shaklidan kelib chiqqan. O-ringlar, asosan, ikkita juftlashadigan sirt o'rtasida suyuqlik yoki gazning oqmasligi uchun ilovalarni muhrlash uchun ishlatiladi. Ular odatda gidravlik va pnevmatik tizimlarda, avtomobil dvigatellarida, sanitariya-texnik vositalarda va sanoat mashinalarining keng assortimentida qo'llaniladi. O-ringlar ikki sirt o'rtasida siqilib, suyuqlik yoki gazlarning o'tishiga to'sqinlik qiluvchi muhr hosil qiladi. Ular turli komponentlar va tizimlarni muhrlashda soddaligi, iqtisodiy samaradorligi va ishonchliligi uchun baholanadi.
NimaX-ring muhrlari?
X-halqali muhrlar O-ringlarning takomillashtirilgan versiyasi bo'lib, ular trubadagi burilishni oldini oladi va ko'pchilik O-ring holatlarini almashtira oladi. X-ring muhrlarining standart texnik xususiyatlari va Amerika standarti AS568, 0-ring bir xil.
Odatda ishlatiladigan materiallar: NBR, FKM, SIL, EPDM va boshqalar.
Ishlab chiqarish xususiyatlari: Amerika standarti AS568

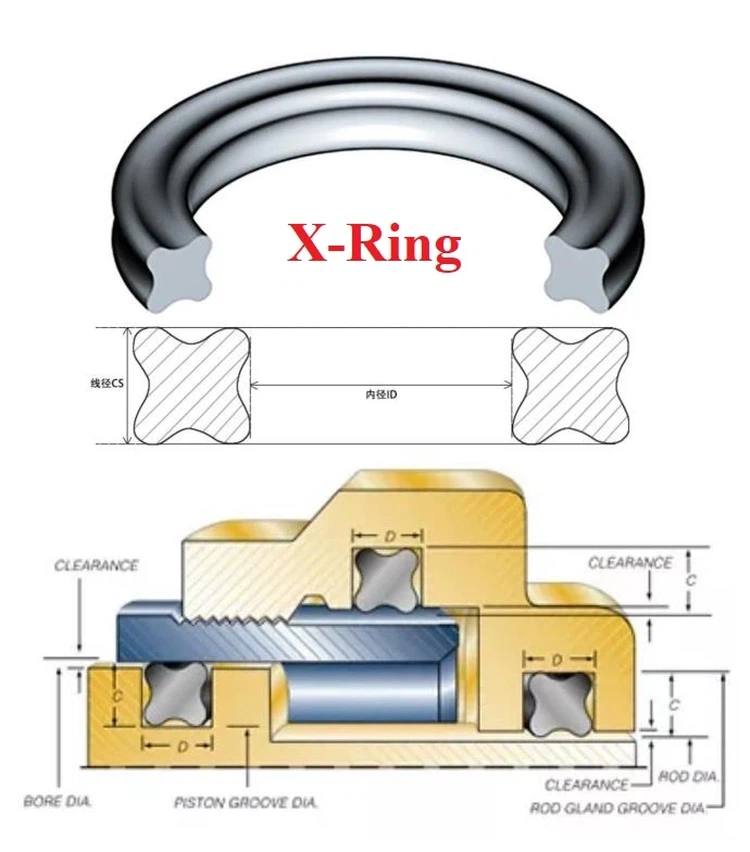

X-halqali muhrlar qolipdagi vulkanizatsiya natijasida hosil bo'ladi, bu esa ko'ndalang kesimdagi to'rtta muhrlangan dudoqlar bilan dumaloq halqali muhrlangan halqa hosil qiladi. O-ringga asoslangan holda yaxshilandi va takomillashtirildi. Uning standart o'lchami Amerika AS568 standartiga to'liq mos keladi. X-ring muhrlari ko'pchilik O-ringlarni almashtirishi mumkin. Bu har ikki yo'nalishda ham muhrlanishi mumkin bo'lgan muhr elementi. Har xil shakldagi oluklarga o'rnatilganda, radial yoki eksenel oldindan siqish X-halqali muhrlarga dastlabki muhrlanish qobiliyatini beradi va bosim oshishi bilan uning muhrlanish kuchi ortadi. Bosim ostida, X-ring qistirmalarining tasavvurlar shakli bosimni barcha jihatlarga teng ravishda uzatadi, shuning uchun u yaxshi muhrlanish ta'siriga ega.
X-ring qistirmalari asosan dinamik muhrlanish ilovalarida qo'llaniladi va pistonlar, piston rodlari va pistonlar uchun mos keladi; Ular, shuningdek, burilish, spiral va aylanish sharoitida miller va shpindellar uchun ishlatilishi mumkin.
X-ring muhrlari keng ko'lamli ilovalarga ega. Harorat, bosim va muhitga qarab mos materialni tanlang. Yulduzli sızdırmazlık halqasini ma'lum bir dasturga muhrlash elementi sifatida moslashtirish uchun barcha operatsion parametrlar orasidagi o'zaro cheklovlarni hisobga olish kerak. Ilovaning texnik xususiyatlarini aniqlashda eng yuqori haroratlar, doimiy ish harorati va ish davrlarini hisobga olish kerak. Aylanadigan vaziyatlarda ishqalanish issiqligidan kelib chiqadigan harorat ko'tarilishi ham hisobga olinishi kerak.
X-ring qistirmalari O-ringli kauchuk qistirmalarga qaraganda ancha ishonchli, ammo ishlab chiqarish qiymati O-ring kauchuk qistirmalariga qaraganda ancha yuqori. Yulduz shaklidagi kauchuk uzuklar asosan muhrlangan halqalar uchun yuqori sifat talablari bo'lgan sohalarda qo'llaniladi.
O'rtasidagi farqni tahlil qiling
O-ring va X-ring muhrlari
O-ring va X-ring muhrlari mexanik tizimlarda oqishning oldini olish uchun ishlatiladigan muhrlarning ikkala turidir, ammo ular bir nechta asosiy farqlarga ega:
1. Shakl:
- O-ring: O-ringlar "O" harfiga o'xshash dumaloq kesimga ega. Ular odatda ikkala tomondan tekis bo'ladi.
- X-ring: X-ringlar "X" harfiga o'xshash kesmaga ega. Ular muhrlangan yuzalar bilan ikkita aloqa nuqtasiga ega bo'lib, yanada dinamik muhr hosil qiladi.
2. Dizayn:
- O-ring: O-ringlar bitta muhrlangan yuzaga ega oddiy dizaynga ega.
- X-ring: X-ringlar ikkita muhrlangan sirtga ega bo'lgan murakkabroq dizaynga ega bo'lib, ular muhrlanishning yaxshilanishi va burish va aylanishga chidamliligini ta'minlaydi.
3. Ishlash:
- O-ring: O-ringlar statik yoki past bosimli dinamik ilovalarda samarali muhrlanishni ta'minlaydi.
- X-ring: X-ringlar ko'pincha yuqori bosimli yoki yuqori tezlikdagi dinamik ilovalarda qo'llaniladi, ular burish va aylanishga yaxshi qarshilik ko'rsatadi, bu esa muhrlanishning yaxshilanishi va xizmat muddatini uzaytiradi.
4. Ishqalanish:
- O-ring: O-ringlar muhrlangan sirt bilan bitta aloqa nuqtasi tufayli yuqori darajadagi ishqalanishni boshdan kechirishi mumkin.
- X-ring: X-ringlar ishqalanishni ikkita aloqa nuqtasi bo'ylab bir tekis taqsimlaydi, bu ishqalanish va eskirishni kamaytiradi.
5. Ilovalar:
- O-ring: O-ringlar odatda gidravlik va pnevmatik tizimlar, avtomobil dvigatellari, sanitariya-texnik vositalar va sanoat mashinalari kabi keng doiradagi ilovalarda qo'llaniladi.
- X-ring: X-ringlar ko'pincha yuqori ishlash va chidamlilik talab qilinadigan ilovalarda, masalan, og'ir yuk mashinalarida, yuqori bosimli gidravlika tizimlarida va ba'zi avtomobil qismlarida afzallik beriladi.
O-ring va X-ring muhrlari oqishning oldini olish uchun bir xil asosiy maqsadga xizmat qilsa-da, ularning tanlovi dastur talablariga, ish sharoitlariga va kerakli ishlash xususiyatlariga bog'liq.
